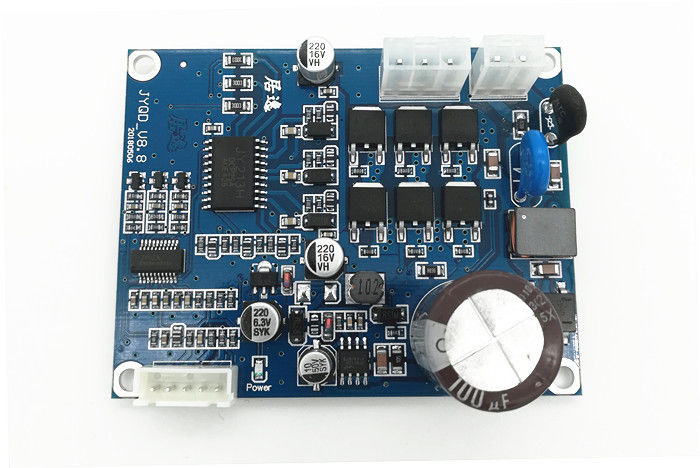

Thông tin chi tiết sản phẩm:
|
| Điện áp làm việc: | Điện áp xoay chiều | Công việc hiện tại: | 0,5A |
|---|---|---|---|
| ứng dụng: | động cơ BLDC không cảm biến | Kích thước tổng thể: | 77 * 60 * 28mm |
| Màu: | Màu xanh da trời | Bảo vệ OV / LV: | Có |
| Điểm nổi bật: | Trình điều khiển động cơ ba pha pwm,bộ điều khiển động cơ cảm ứng 3 pha |
||
| 5V ----- Điện áp đầu ra bên trong bảng điều khiển |
| M ---- Cổng đầu ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V. |
| Z / F ---- Cổng điều khiển hướng quay. Kết nối mức độ cao 5V 5V hoặc không có kết nối là Hướng chuyển tiếp, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại. |
| VR ---- Cổng điều khiển tốc độ. Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ đầu vào PWM, tần số PWM: 1-20KHZ; Chu kỳ thuế 0-100% |
| GND Cung cấp cho kiểm soát nội bộ bảng điều khiển |
| U / MA ---- động cơ giai đoạn A |
| V / MB ---- động cơ giai đoạn B |
| W / MC ---- động cơ giai đoạn C |
| AC ---- L |
| AC ---- |
Bản vẽ kích thước
| 3. Sử dụng dây được che chắn nếu bảng điều khiển có khoảng cách hơn 50 cm so với động cơ, nếu không nó có thể dẫn đến việc lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường. |
| 4. Bảng điều khiển đầu vào AC này có thể là trình điều khiển tích hợp trong ứng dụng |
| 5. Chú ý đến cách điện giữa trình điều khiển MOSFET và tản nhiệt hoặc tấm lắp đặt. |
1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển theo quy định.
2. Bảng điều khiển này được sử dụng cho động cơ không cảm biến không chổi than 3 pha, nhưng không phù hợp với tất cả các động cơ không cảm biến không chổi than 3 pha trực tiếp. Nếu hiệu quả lái xe không tốt (chẳng hạn như bắt đầu giật, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu quả thấp và không thể khởi động với tải.) điện trở và điện dung của bảng điều khiển theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem phần đính kèm để biết cách thực hiện điều chỉnh)
3. Bảng điều khiển JYQD-V8.8 là bảng trần không có vỏ và tản nhiệt. Nếu công suất của động cơ dưới 60W, nó không cần thêm tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt. Nếu công suất của động cơ lớn hơn 60W, nó phải thêm tản nhiệt như sơ đồ như dưới đây.
4. Cổng đầu ra 5V trên bảng điều khiển cấm kết nối thiết bị bên ngoài. Nó chỉ áp dụng cho chiết áp ngoài và công tắc của bảng để điều chỉnh tốc độ và đảo chiều.
5. Thiết bị đầu cuối của Miêu trên bảng điều khiển JYQD-V8.8 là tín hiệu đầu ra xung tốc độ động cơ (đầu ra kéo-đẩy) và dòng điện đầu ra tối đa nhỏ hơn 5mA.
