12V-36V DC ba pha Trình điều khiển động cơ BLDC không cảm biến -20—85℃ Bảo vệ O.V / L.V

Tên thương hiệu:	JUYI
Model Number:	JYQD-V6.3E2
MOQ:	1 tập
giá bán:	có thể đàm phán
Chi tiết bao bì:	Túi PE + thùng carton
Điều khoản thanh toán:	T / T, L / C, Paypal

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

điện áp làm việc:

12V-36V

Công việc hiện tại:

15A

Kiểm soát tốc độ:

PWM hoặc 0-5V

Nhiệt độ hoạt động.:

-20—85℃

Bảo vệ OV / LV:

Ừ

Màu sắc:

màu xanh lá

Khả năng cung cấp:

1000 bộ / ngày

Làm nổi bật:

trình điều khiển động cơ điện áp thấp

,

trình điều khiển bldc 3 pha

Mô tả sản phẩm

Trình điều khiển động cơ BLDC 12V-36VDC JYQD-V6.3E2 cho động cơ BLDC không cảm biến

Số mô hình	JYQD-V6.3E2
Nhiệt độ hoạt động.	-20—85℃
điện áp hoạt động	12V-36V
dòng điện tối đa	15A
Tiếp tục làm việc hiện tại	15A
·Kiểm soát tốc độ PWM	Tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
Điều chỉnh tốc độ điện áp tương tự	0-5V
Bảo vệ OV / LV	ĐÚNG
Đầu ra tín hiệu xung tốc độ	ĐÚNG

Ghi chú ứng dụng:

1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.

2. Bảng điều khiển này được sử dụng cho động cơ không cảm biến không chổi than 3 pha, nhưng không phù hợp trực tiếp với tất cả các động cơ không cảm biến không chổi than 3 pha.Nếu hiệu quả lái xe không tốt (chẳng hạn như khởi động giật, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu quả thấp và không thể khởi động khi có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển theo tình hình thực tế để đạt được hiệu quả điều khiển tốt nhất (xem tệp đính kèm để biết cách thực hiện điều chỉnh)

3. Bo mạch điều khiển JYQD-V6.3E2 là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 60W thì không cần thêm tản nhiệt, chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất motor trên 100W thì phải gắn thêm heatsink như sơ đồ bên dưới.

4. Xin lưu ý rằng bo mạch điều khiển JYQD-V6.3E2 không có bảo vệ kết nối chống ngược, nó sẽ làm hỏng vĩnh viễn bo mạch điều khiển nếu kết nối ngược cực.

5. Cổng đầu ra 5V trên bảng điều khiển cấm kết nối thiết bị bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài và công tắc của bảng để điều chỉnh tốc độ và đảo chiều.

6. Đầu cuối “Tín hiệu” trên bảng điều khiển JYQD-V6.3E2 là tín hiệu đầu ra xung tốc độ động cơ (đầu ra kéo đẩy) và dòng điện đầu ra tối đa nhỏ hơn 5mA.

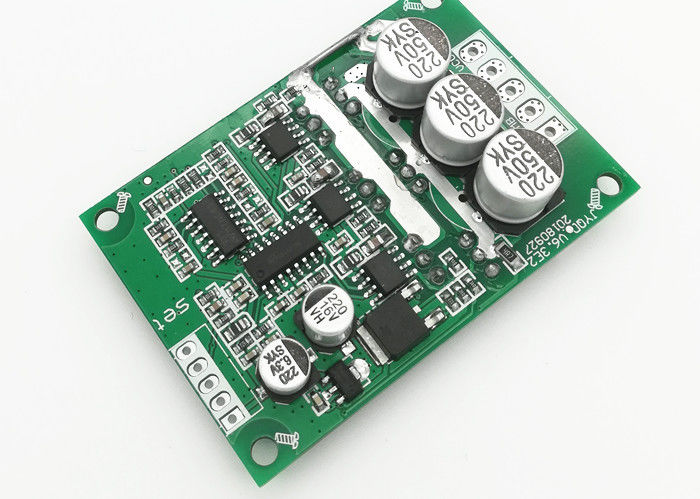

12V-36V DC ba pha Trình điều khiển động cơ BLDC không cảm biến -20—85℃ Bảo vệ O.V / L.V 0

Sơ đồ bảng điều khiển Sơ đồ bảng điều khiển với tản nhiệt

12V-36V DC ba pha Trình điều khiển động cơ BLDC không cảm biến -20—85℃ Bảo vệ O.V / L.V 1

Sơ đồ hệ thống dây điện

12V-36V DC ba pha Trình điều khiển động cơ BLDC không cảm biến -20—85℃ Bảo vệ O.V / L.V 2

5V----- Điện áp đầu ra bên trong bảng điều khiển

Tín hiệu---- Cổng ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.

1. Cổng điều khiển

Z/F---- Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

thực tế ảo---- Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

GND—Được sử dụng cho điều khiển nội bộ bảng Drive

2. Cổng nguồn

MA ---- pha động cơ A

MB ---- pha động cơ B

MC---- pha động cơ C

GND--DC-

VCC----DC +

3. Sử dụng dây có che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

5. Chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.

Bản vẽ kích thước

TẢI XUỐNG HƯỚNG DẪN SỬ DỤNG JYQD-V6.3E2

JYQD-V6.3E2-English.pdf
