JUYI Hall Effect Bộ điều khiển động cơ 12-36v, Bảng mạch điều khiển động cơ BLDC JYQD-V7.3E2

Tên thương hiệu:	JUYI
Model Number:	JYQD-V7.3E2
MOQ:	1 tập
giá bán:	có thể đàm phán
Chi tiết bao bì:	Túi PE + thùng carton
Điều khoản thanh toán:	T / T, L / C, Paypal

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

điện áp làm việc:

12VDC

Công việc hiện tại:

15A

Kiểm soát tốc độ PWM:

Đúng

Đầu ra tín hiệu xung tốc độ:

Đúng

Hoạt động liên tục hiện tại:

15A

bảng trần:

Đúng

Khả năng cung cấp:

1000 bộ / ngày

Làm nổi bật:

Bộ điều khiển động cơ servo 12 v

,

bộ điều khiển tốc độ biến động cơ điện 12 volt dc

Mô tả sản phẩm

Bảng mạch điều khiển động cơ BLDC hiệu ứng Hall 12VDC JYQD-V7.3E2, dòng điện làm việc 15A

NGƯỜI MẪU:JYQD-V7.3E2

NHIỆT ĐỘ HOẠT ĐỘNG (℃):-20—85℃

ĐIỆN ÁP HOẠT ĐỘNG (V):12V-36V

HIỆN TẠI TỐI ĐA (A):16A

HIỆN TẠI HOẠT ĐỘNG LIÊN TỤC:15A

QUY ĐỊNH TỐC ĐỘ PWM:Chu kỳ nhiệm vụ 0-100%(1-20KHZ)

QUY ĐỊNH TỐC ĐỘ ĐIỆN ÁP ANALOG (V):0-5V

Đầu ra tín hiệu xung tốc độ:ĐÚNG

hướng dẫn ứng dụng

1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi như đã chỉ định.

2. Áp dụng cho động cơ dc không chổi than hội trường với Hall ở 120 °, không phải tất cả trình tự dòng Hall của nhà sản xuất đều tương ứng, bạn có thể điều chỉnh trình tự dòng Hall hoặc trình tự dòng ba pha của động cơ theo tình hình thực tế, để đạt được hiệu quả lái xe tốt nhất .

3. JYQD-V7.3E2 là bảng điều khiển không có vỏ và tản nhiệt, nó có thể điều khiển động cơ dưới 100 watt mà không cần bất kỳ tản nhiệt nào, nhưng cần thông gió bình thường.

4. Cổng đầu ra 5V trên bảng điều khiển bị cấm kết nối thiết bị nguồn bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ, chuyển mạch và kích hoạt hoạt động

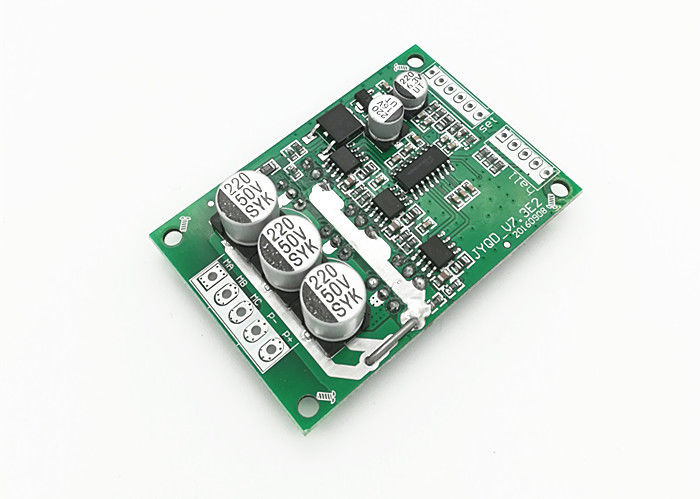

JUYI Hall Effect Bộ điều khiển động cơ 12-36v, Bảng mạch điều khiển động cơ BLDC JYQD-V7.3E2 0

Sơ đồ hệ thống dây điện

JUYI Hall Effect Bộ điều khiển động cơ 12-36v, Bảng mạch điều khiển động cơ BLDC JYQD-V7.3E2 1

1. Cổng điều khiển

5V — Điện áp đầu ra bên trong bảng điều khiển, chiết áp ngoài hoặc công tắc để điều chỉnh tốc độ và vận hành đảo chiều

Z/F—Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

VR —Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

EL — Kích hoạt điều khiển cổng.Kết nối 5V hoặc không kết nối để cho phép hoạt động, kết nối GND để cấm hoạt động.

Tín hiệu— Đầu ra tín hiệu xung tốc độ

GND—Được sử dụng cho điều khiển bên trong bảng điều khiển

2. Cổng nguồn

MA ---- pha động cơ A

MB ---- pha động cơ B

MC---- pha động cơ C

P- ----DC-

P+----ĐC +

3. Cổng cảm biến Hall

Ha--- Hội trường a

Hb---Sảnh b

Hc---Hội trường c

GND---GND

Đầu ra 5V---5V

4. Sử dụng dây được che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

5. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

6. Chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.

Bản vẽ kích thước

JUYI Hall Effect Bộ điều khiển động cơ 12-36v, Bảng mạch điều khiển động cơ BLDC JYQD-V7.3E2 2

JUYI Hall Effect Bộ điều khiển động cơ 12-36v, Bảng mạch điều khiển động cơ BLDC JYQD-V7.3E2 3

TẢI XUỐNG HƯỚNG DẪN SỬ DỤNG JYQD-V7.3E2

JYQD-V7.3E2-English.pdf
