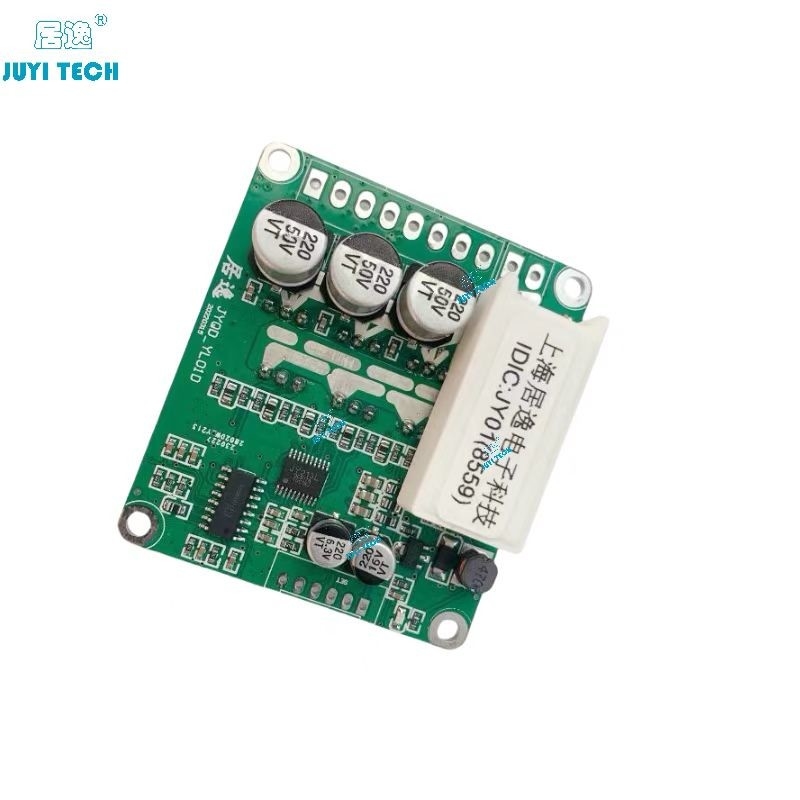

JUYI 48V BLDC Motor Controller JYQD-YL01D với chức năng phanh ngược nhanh

Tên thương hiệu:	JUYI
Số mẫu:	Địa chỉ:
MOQ:	1 bộ
giá bán:	Có thể đàm phán
Chi tiết bao bì:	Túi PE + Thùng
Điều khoản thanh toán:	L/C, T/T, PayPal

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Tài liệu:

JYQD_YL01D_1_3_English.pdf

Dịch vụ tùy chỉnh:

Vâng

điện áp làm việc:

12V/24V/48V DC

số pha:

điều chỉnh tốc độ:

0-5V/chu kỳ nhiệm vụ

Lưu lượng điện:

15A

động cơ phù hợp:

động cơ cảm biến

Chế độ làm việc:

Sảnh

bảo vệ quá nhiệt:

Vâng

Đầu ra báo động:

Vâng

Phạm vi hiển thị tốc độ:

0-99999/vòng/phút

Khả năng cung cấp:

1000 bộ / ngày

Làm nổi bật:

Bộ điều khiển động cơ 48v bldc

Bộ điều khiển động cơ BLDC

Bộ điều khiển động cơ BLDC phanh ngược nhanh

Mô tả sản phẩm

JUYI 48V BLDC Motor Controller JYQD-YL01D với chức năng phanh ngược nhanh

JUYI 48V BLDC Motor Controller JYQD-YL01D với chức năng phanh ngược nhanh 0

Mô hình	Địa chỉ: (8559)	Địa chỉ: (457E)	Địa chỉ: (99F2)	Địa chỉ: (C737)
Làm việc Nhiệt độ°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
Điện áp hoạt động(V)	12V-48V	12V-48V	12V-48V	12V-48V
Tối đa hoạt động hiện tại ((A)	15A	15A	15A	15A
Điều khiển tốc độ PWM Tần số PWM 20KHZ)	Chu kỳ hoạt động 0- 100%	Chu kỳ hoạt động 0- 100%	Chu kỳ hoạt động 0- 100%	Chu kỳ hoạt động 0- 100%
Điện áp tương tự điều chỉnh tốc độ ((V)	0-5V	0-2.5V	0-5V	0-2.5V
phanh đường (V)	0-5V	0-2.5V	0-5V	0-2.5V
Tăng tốc độ đầu ra tín hiệu	√	√	√	√
Chức năng đảo ngược	√	√	√	√
Chức năng khởi động an toàn	X	X	√	√

Khu vực ứng dụng

Xe điện điều khiển từ xa, xe cân bằng hai bánh, xe lăn điều khiển từ xa, máy y tế, xe giải trí, robot, vv

Ghi chú về ứng dụng:

1.Xác minh rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.

2.Bảng điều khiển này được sử dụng cho động cơ không cảm biến không chải 3 pha, nhưng không phù hợp với tất cả các động cơ không cảm biến không chải 3 pha trực tiếp. góc hành lang nên là 120 độ.

3.Chức năng phanh của JYQD-YL01D là phanh phản ứng.Động cơ xoay phanh để sản xuất năng lượng để tái chế.Vui lòng không sử dụng chức năng phanh khi thử nghiệm với một sức mạnh được điều chỉnh để tránh thiệt hại lái xe.

4.Cổng đầu ra 5V trên bảng điều khiển có thể được điều khiển bởi máy tính chip duy nhất với dòng điện thấp hơn 100MA.

5.Vui lòng chú ý đến cách nhiệt và phân tán nhiệt xung quanh bảng điều khiển.

6.Chức năng khởi động an toàn:Nếu điều chỉnh tốc độ không ở đúng vị trí hoặc điều chỉnh tốc độ không hợp lệ sau khi bật, vui lòng làm cho điều chỉnh tốc độ hoặc thiết lập lại phanh có thể ổn.

Sơ đồ bảng lái xe

Biểu đồ dây

1. cổng điều khiển (phải) 2.54 khoảng cách lỗ

5V- Điện năng bên trong 5V.

EL- cổng điều khiển phanh, phanh tuyến tính phản ứng, với chức năng phục hồi năng lượng, phanh điện áp tương tự 0-5V. Trong trường hợp tốc độ liên tục +, điện áp phanh càng cao,lực phanh càng lớn 0-100%.

M- Điểm đầu ra tín hiệu tốc độ, tần số xung là tỷ lệ thuận với tốc độ động cơ (tỷ lệ xung liên quan đến động cơ)

Z / F- Cổng điều khiển tích cực và ngược. 5V hoặc treo theo một hướng, GND theo hướng khác.

VR- cổng điều khiển tốc độ, điều chỉnh tốc độ điện áp tương tự 0V-5V ((0-2.5V) điều chỉnh tốc độ, điều chỉnh tốc độ tuyến tính từ thấp đến cao.

GND- Bảng điều khiển.

2. cổng nguồn (trái) 3.96 khoảng cách lỗ

P +- Điện vào cathode 12V-48V (phương tiện hỗ trợ lithium)

P-- Điện cực âm đầu vào nguồn điện

MC / W- - Một trong các đường dây pha động cơ

MB / V- - Một trong các đường dây pha động cơ

MA / U- - Một trong các đường dây pha động cơ

GND- - Điện cực âm của Motor Hall

HA- - Động cơ Hall tín hiệu một

HB- - Động cơ Hall tín hiệu một

HC- Nhãn hiệu là một.

5V- - Motor Hall cột tích cực

3. Sử dụng dây bảo vệ nếu bảng điều khiển có khoảng cách hơn 50 cm với động cơ, nếu không nó có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4. Hãy chú ý đến sự phân tán nhiệt nếu tiếp tục làm việc với dòng điện tối đa.

Hình vẽ kích thước
